タンタルコンデンサ

タンタルコンデンサの特長は、小形で長寿命しかも広い温度範囲(-55℃から+125℃、品種によっては+150℃)にわたって安定した電気特性を有していることです。電子機器の小形化、高機能化に伴う高密度表面実装のニーズに応えて、チップタイプを中心に品種を展開。小形、薄形、高機能、高性能、回路保護などの製品群を充実させています。

タンタルコンデンサ

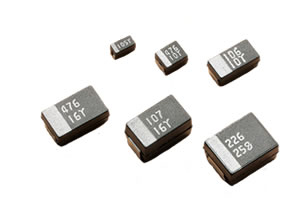

チップタンタルコンデンサ

品種 特長 ケースサイズ 定格電圧 公称静電容量
251型Mシリーズ
下面電極
下面電極構造を採用した超小型大容量品の標準シリーズです。
携帯型マルチメディア機器の超小型化に貢献します。
1005~3216 2~35VDC 0.47~330µF
251型Tシリーズ
下面電極
下面電極構造251型の低背シリーズです。
携帯型マルチメディア機器の超低背化に貢献します。
1608~3216 4~25VDC 0.68~68µF
267型Mシリーズ
標準
信頼性に優れた従来電極構造の標準シリーズです。
幅広い用途に適しています。
3216~7257 4~50VDC 0.047~220µF
267型Eシリーズ
容量拡張
267型Mシリーズの静電容量拡張シリーズです。
幅広い用途に適しています。
3216~7343H 2.5~50VDC 0.22~680µF
267型Nシリーズ
AEC-Q200準拠品
267型の車載向け高信頼度シリーズです。
ECU、ABS、エアバック等の自動車電子機器に適しています。
3216~7343 4~35VDC 0.1~220µF
267型Pシリーズ
JAXA認定品(CWS11)
267型の宇宙システム機器向けの高信頼度シリーズです。
JAXAに認定されている唯一のタンタルコンデンサです。
3216~7343 4~50VDC 0.1~100µF
278型Mシリーズ
小型品
267型を基本とした超小形シリーズで、ケースサイズは2012です。
機器の小型化のニーズに対応したものです。
2012 2.5~35VDC 0.1~47µF
271型Nシリーズ
150℃対応
267型を基本とした150℃対応の高耐熱シリーズです。
自動車エンジンルーム内のECU等に適しています。
3216~7343 4~35VDC 0.1~68µF
281型Mシリーズ
超低ESR
267型を基本とした超低ESRシリーズです。
DC/DCコンバータ等の中高周波数回路に適しています。
7343~7343H 4~50VDC 4.7~220µF
281型Eシリーズ
超低ESR
281型Mシリーズの容量拡張シリーズです。
DC/DCコンバータ等の中高周波数回路に適しています。
7343~7343H 4~25VDC 4.7~470µF
269型Mシリーズ
ヒューズ内臓
267型を基本としたヒューズ内蔵シリーズです。
低インピーダンス回路に適しています。
3528~7257 6.3~50VDC 0.15~100µF
269型Eシリーズ
ヒューズ内臓
269型Mシリーズの容量拡張シリーズです。
低インピーダンス回路に適しています。
3528~7257 6.3~50VDC 0.47~150µF
279型Mシリーズ
ヒューズ内臓
267型を基本としたヒューズ内蔵シリーズです。
低インピーダンス回路に適しています。(完全鉛フリー)
3528~7257 6.3~50VDC 0.15~330µF
TCA型
導電性高分子
導電性高分子を使用した低ESRシリーズです。
高周波数のノイズ除去に優れています。
2012~7343 2.5~10VDC 10~680µF
TCB型
導電性高分子
導電性高分子を使用した低ESRシリーズの下面電極品です。
高周波数のノイズ除去に優れています。
1005~3216 2.5~10VDC 4.7~220µF

リード付タンタルコンデンサ

品種 特長 ケースサイズ 定格電圧 定格静電容量
111型
高信頼度の金属ケースハーメチックシール形シリーズ A~D 6.3~100VDC 0.1~330µF
112型
高信頼度の金属ケースハーメチックシール形シリーズ A~D,E,H 6.3~50VDC 1.5~1000µF
204型
高信頼度の樹脂ディップ形シリーズ 1~11 3.15~50VDC 0.1~470µF
247型
ヒューズ内蔵の樹脂モールドシリーズ A 6.3~50VDC 1.0~47µF

生産中止品

生産中止製品 推奨代替品
品種 詳細 製造終了時期 品種
277型 お問い合わせください 2017年3月末 251 267E 278
