271型Nシリーズ

150℃対応
従来電極品
完全鉛フリー

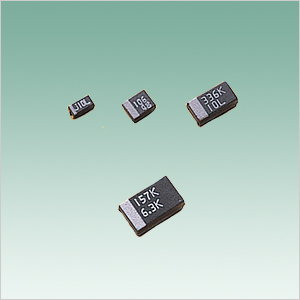

271型は、高温環境下での用途に対応した高耐熱性のチップタンタルコンデンサです。

定格

品種 271型Nシリーズ
カテゴリ温度範囲(使用温度範囲) -55~+150℃
定格温度(定格電圧使用最高温度) +105℃
定格電圧
4~35VDC
定格静電容量(公称静電容量) 0.1~68µF
定格静電容量許容差 ±20%(M)/±10%(K)
故障率水準 1%/1000h

特長

  • 271型は、高純度タンタルパウダー等の材料開発及び素子、陰極工程の改良によって開発した高耐熱品シリーズで、当社267型に比べ、連続使用温度範囲は125℃から150℃(電圧軽減時)へと高められています。
  • 耐湿性能 85℃ 85%R.H.1000時間を満足します。
  • 高密度実装に適した寸法精度と対称電極構造のため、良好な「セルフアライメント」を有します。
  • 推奨基板付け条件は320℃、10秒を満たしリフロー、浸せきのいずれにも対応できます。
  • 自動車エンジンルーム内のECU,A/T等の高い信頼性を要求される用途に適しています。

適用用途分類

当社の製品は幅広い用途で使用される事を想定し、市場・用途別を4つに分けた適用用途分類を設定しています。 ご使用の際には各品種の適用用途分類をご確認下さい。

又、記載された用途以外でのご使用をご検討の場合は、必ず事前に弊社営業までご連絡下さい。

市場 適用
用途
分類
用途 推奨品種
概要 代表的なアプリケーション例 チップタンタルコンデンサ
高信頼度
機器
1 ・高度な安全性や信頼性が要求される機器
・製品の保守交換が不可能な機器、製品の故障が人命に直接かかわる、または、致命的なシステムダウンを引き起こす可能性がある機器
・宇宙開発機器関連(衛星、ロケット、人工衛星)
・航空・防衛システム
・原子力・火力・水力発電システム
267型Pシリーズ
車載・
産業機器
2 ・信頼性が重視される機器
・製品の保守交換が極めて困難な機器や、製品の故障が人命に影響する、あるいは故障の範囲が広範囲である機器
・自動車および鉄道・船舶等の輸送機器の車両制御(エンジン制御,駆動制御,ブレーキ制御)
・新幹線・主要幹線の運行制御システム
267型Nシリーズ
271型Nシリーズ
279型Mシリーズ
3 ・製品の保守交換が可能な機器や、製品の故障が人命に影響しないが故障によるシステムダウンの損失が大きく保全管理が要求される機器 ・エアコン,カーナビ等の車室内搭載部品、車載用通信機器
・家庭用/ビル用等のセキュリティ管理システム
・工業用ロボットや工作機械等の制御機器
267型Mシリーズ
267型Eシリーズ
281型Mシリーズ
TCA型
汎用機器 4 ・最先端技術を積極的に適用する小型・薄型品
・製品の保守交換が可能な機器や、製品の故障によるシステムダウンが部分的な機器向けの市場で広く使用されることを想定した製品
・スマートフォン、携帯電話、モバイルPC(タブレット)、電子辞書
・デスクトップPC、ノートPC、ホームネットワーク
・アミューズメント機器(パチンコ、ゲーム機)
251型Mシリーズ
281型Eシリーズ
TCB型
