回路保護素子（電流ヒューズ）
回路保護素子は、各種電子機器の2次側回路において過電流や過電圧(静電気)からその回路を保護する目的で使用されます。 当社の製品は、表面実装化のニーズに応えるチップタイプであり、機器の小型化に最適です。

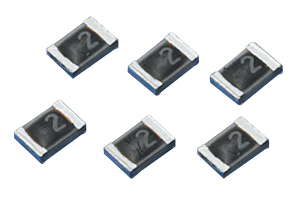

電流ヒューズ
| 品種 | 特長 | ケースサイズ | 定格電圧 | 定格電流 |
|---|---|---|---|---|
| JAE型 耐パルス  |
ヒューズエレメントに線材を使用した耐パルス性に優れた製品です。(250%溶断品) | 3216 | 24、32、50VDC | 0.4～8A |
| JAG型 耐パルス  |
ヒューズエレメントに線材を使用した耐パルス性に優れた製品です。(200%溶断品) | 3216 | 32、50、72VDC | 0.5～10A |
| JAG型Nシリーズ AEC-Q200準拠品  |
車両制御装置などの電子機器に適した車載向けのJAG型の高信頼度品です。 | 3216 | 32、50、72、96VDC | 0.5～10A |
| JAJ型 高電流  |
ヒューズエレメントにフレーム材を使用する事で小型高電流を達成した製品です。(200%溶断品) | 3216 | 60VDC | 12.5A、16A |
| JAJ型 Nシリーズ AEC-Q200準拠品 |
車載・産業機器類の過電流に対する回路保護として使用できる小型で高電流に対応した製品です。 | 3216 | 60VDC | 12.5A、16A |
| JAK型 高電流  |
ヒューズエレメントにフレーム材を使用する事で小型高電流を達成した製品です。(250%溶断品) | 3216 | 60VDC | 10A～20A |
| JAK型 Nシリーズ AEC-Q200準拠品 |
車載・産業機器類の過電流に対する回路保護として使用できる小型で高電流に対応した製品です。 | 3216 | 60VDC | 10A～20A |
| JHC型 高電流  |
ヒューズエレメントと端子が一体となった構造の高電流品で、中型リチウムイオン電池の回路保護に適した製品です。(250%溶断品) | 7358 1173 |
35、60、84、110VDC | 30A～100A |
| JHC型Nシリーズ AEC-Q200準拠品 |
車載・産業機器類の過電流に対する回路保護を目的に開発いたしました。 表面実装型でありながら、小型で高電流定格を実現した製品です。 |
7358 | 35、60VDC | 30A～100A |
| KAB型 小型  |
薄膜タイプの標準品で、小型・低背が特長です。 携帯用電子機器等に適しています。 |
1608 2012 |
24、32、50VDC | 0.2～6.3A（1608） 0.2～5.0A（2012） |
| KAB型Mシリーズ AEC-Q200準拠品  |
車室内搭載部品の回路に適した車載向けKAB型の高信頼度品です。 | 1608 2012 |
24、32、50VDC | 0.5～6.3A（1608） 0.5～8.0A（2012） |
| KAB型Nシリーズ AEC-Q200準拠品 |
車両制御装置などの電子機器に適した車載向けKAB型の高信頼度品です。 | 1608 2012 |
24、32、50VDC | 0.5～2.0A（1608） 0.5～2.0A（2012） |
| KAB型Tシリーズ 耐パルス  |
リチウムイオン電池の保護を目的としたKAB型の耐パルス性向上品です。 | 1608 | 32VDC | 1.6～6.3A |
サージアブソーバ
| 品種 | 特長 | ケース サイズ |
定格 電圧 |
トリガー 電圧 |
クランプ 電圧 |
|---|---|---|---|---|---|
| KVA型 標準  |
各種電子機器のESD(静電気)に対する 回路保護部品です。 |
1608 | 24VDC | 1000V max. (650V typ.) | 200V max. (100V typ.) |
| KVA型Nシリーズ AEC-Q200準拠品  |
車載向けのKVA型の高信頼度品です。 | 1608 | 24VDC | 1000V max. (650V typ.) |
200V max. (100V typ.) |
生産中止品
