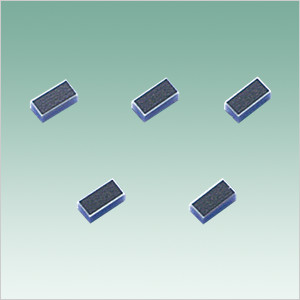

JAH型

耐パルス
UL・cUL認定品
完全鉛フリー

携帯用電子機器の普及に伴い、大容量バッテリーの使用が増加しています。マイクロヒューズJAH型は、携帯用電子機器、バッテリー周辺等の過電流に対する回路保護を目的に開発いたしました。 ヒューズエレメントに線材を使用しており、小型でありながら耐パルス性を向上させた製品です。 完全鉛フリーとすることにより、環境にやさしい設計となっています。

定格

品種 JAH型
使用温度範囲 -40~+125℃
定格電流 1.0-1.25-1.6-2.0-2.5-3.15-4.0-5.0-6.3-8.0-10.0-12.5A
定格電圧 72VDC
電圧降下 200mV以下
絶縁抵抗(端子-外装間) 1000MΩ以上
溶断特性 定格電流の2倍の電流を通電した場合1分以内に溶断する
遮断特性 遮断電圧:72V
遮断電流:50A

特長

  • 弊社独自の端子構造により、マンハッタン現象が発生しにくい製品です。
  • 弊社独特の構造で、溶断特性にバラツキがなく、速断性にすぐれています。
  • ヒューズエレメントに線材を使用していますので、耐パルス性が特に優れています。
  • 定格電流通電時の表面温度上昇は75℃以下と、周囲に与える影響が少ないヒューズです。
  • 3216(3.2×1.6×1.4mm)と小型です。
  • チッププレーサーによる自動マウントに最適です。
  • 高密度実装に適した寸法精度と対称電極構造で「セルフアライメント」が可能です。
  • はんだ耐熱性は、260℃10秒を十分に満足し、リフロー、浸せきのいずれにも対応します。
  • 包装は、8mm幅テープキャリアを標準として供給いたします。
  • 完全鉛フリー品です。

適用用途分類

当社の製品は幅広い用途で使用される事を想定し、市場・用途別を4つに分けた適用用途分類を設定しています。 ご使用の際には各品種の適用用途分類をご確認下さい。

又、記載された用途以外でのご使用をご検討の場合は、必ず事前に弊社営業までご連絡下さい。

市場 適用
用途
分類
用途 推奨品種
概要 代表的なアプリケーション例 回路保護素子
高信頼度
機器
1 ・高度な安全性や信頼性が要求される機器
・製品の保守交換が不可能な機器、製品の故障が人命に直接かかわる、または、致命的なシステムダウンを引き起こす可能性がある機器
・宇宙開発機器関連(衛星、ロケット、人工衛星)
・航空・防衛システム
・原子力・火力・水力発電システム
該当なし
車載・
産業機器
2 ・信頼性が重視される機器
・製品の保守交換が極めて困難な機器や、製品の故障が人命に影響する、あるいは故障の範囲が広範囲である機器
・自動車および鉄道・船舶等の輸送機器の車両制御
(エンジン制御,駆動制御,ブレーキ制御)
・新幹線・主要幹線の運行制御システム
KAB型Nシリーズ
JAG型Nシリーズ
KVA型Nシリーズ
3 ・製品の保守交換が可能な機器や、製品の故障が人命に影響しないが故障によるシステムダウンの損失が大きく保全管理が要求される機器 ・エアコン,カーナビ等の車室内搭載部品、車載用通信機器
・家庭用/ビル用等のセキュリティ管理システム
・工業用ロボットや工作機械等の制御機器
KAB型Mシリーズ
汎用機器 4 最先端技術を積極的に適用する小型・薄型品
・製品の保守交換が可能な機器や、製品の故障によるシステムダウンが部分的な機器向けの市場で広く使用されることを想定した製品
・スマートフォン、携帯電話、モバイルPC(タブレット)、電子辞書
・デスクトップPC、ノートPC、ホームネットワーク
・アミューズメント機器(パチンコ、ゲーム機)
KAB型
KAB型Tシリーズ
KAH型
JAE型、JAG型
JAH型、JAH型Lシリーズ
JHB型、JHC型
KVA型
