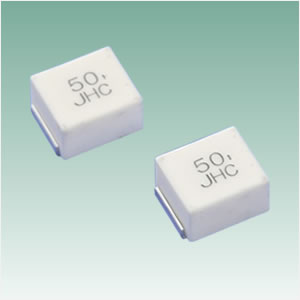

JHC型Hシリーズ

高電流
UL・cUL認定品
完全鉛フリー

小型、高電流定格を実現した表面実装型の高電流マイクロヒューズにおいて、高い寿命特性をもつJHC型Hシリーズを開発致しました。燃料電池発電装置など、高温環境下で動作する機器の外部短絡保護用途などでご使用いただけます。完全鉛フリーとすることにより、環境にやさしい設計となっています。

(注)当社では、JHC型構造の特許を取得しています。
類似品にご注意ください。

定格

品種 JHC型Hシリーズ
使用温度範囲 -40~+125℃
定格電流 30A、40A、50A、60A
定格電圧 35、60VDC
電圧降下 90mV以下
絶縁抵抗(端子-外装間) 1000MΩ以上
溶断特性 定格電流の2.5倍の電流を通電した場合1分以内に溶断する
遮断特性 遮断電圧:定格電圧
遮断電流:300A、600A

特長

  • ヒューズエレメントと端子が一体の構造を採用することで、高電流定格を実現しました。
  • 従来の特性を生かしたまま、寿命特性を高めています。
  • 7358(7.3×5.8×4.2mm)サイズと小型で表面実装型です。
  • 定格電流通電時の表面温度上昇は75℃以下と、周囲にあたえる影響が少ないヒューズです。
  • ケースにアルミナセラミック、ケース内部に独自構造を採用し、溶断時の安全性を高めています。
  • チッププレーサーによる自動マウントに最適です。
  • 完全鉛フリー品です。

適用用途分類

当社の製品は幅広い用途で使用される事を想定し、市場・用途別を4つに分けた適用用途分類を設定しています。 ご使用の際には各品種の適用用途分類をご確認下さい。

又、記載された用途以外でのご使用をご検討の場合は、必ず事前に弊社営業までご連絡下さい。

市場 適用
用途
分類
用途 推奨品種
概要 代表的なアプリケーション例 回路保護素子
高信頼度
機器
1 ・高度な安全性や信頼性が要求される機器
・製品の保守交換が不可能な機器、製品の故障が人命に直接かかわる、または、致命的なシステムダウンを引き起こす可能性がある機器
・宇宙開発機器関連(衛星、ロケット、人工衛星)
・航空・防衛システム
・原子力・火力・水力発電システム
該当なし
車載・
産業機器
2 ・信頼性が重視される機器
・製品の保守交換が極めて困難な機器や、製品の故障が人命に影響する、あるいは故障の範囲が広範囲である機器
・自動車および鉄道・船舶等の輸送機器の車両制御
(エンジン制御,駆動制御,ブレーキ制御)
・新幹線・主要幹線の運行制御システム
KAB型Nシリーズ
JAG型Nシリーズ
KVA型Nシリーズ
3 ・製品の保守交換が可能な機器や、製品の故障が人命に影響しないが故障によるシステムダウンの損失が大きく保全管理が要求される機器 ・エアコン,カーナビ等の車室内搭載部品、車載用通信機器
・家庭用/ビル用等のセキュリティ管理システム
・工業用ロボットや工作機械等の制御機器
KAB型Mシリーズ
汎用機器 4 最先端技術を積極的に適用する小型・薄型品
・製品の保守交換が可能な機器や、製品の故障によるシステムダウンが部分的な機器向けの市場で広く使用されることを想定した製品
・スマートフォン、携帯電話、モバイルPC(タブレット)、電子辞書
・デスクトップPC、ノートPC、ホームネットワーク
・アミューズメント機器(パチンコ、ゲーム機)
KAB型
KAB型Tシリーズ
KAH型
JAE型、JAG型
JAH型、JAH型Lシリーズ
JHB型
JHC型、JHC型Hシリーズ
KVA型
